Se tiene que descomponer cada vector "F" en sus componentes rectangulares "Fx" y "Fy", para ello te puedes apoyar en una tabla como la siguiente:
|
Componente Fx = (F)(cosθ) |
Componente Fy = (F)(senθ) | |
| F1 | ||
| F2 | ||
| F3 |
Tabla de elaboración propia
Se realiza la sumatoria de las componentes tanto en X como en Y, respetando el signo de cada componente, para ello puedes añadir un renglón a la misma tabla del paso anterior:
| Componente Fx | Componente Fy | |
| F1 | ||
| F2 | ||
| F3 | ||
| ∑FX= | ∑FY= |
Tabla de elaboración propia
Se calcula la magnitud del vector resultante utilizando el teorema de Pitágoras

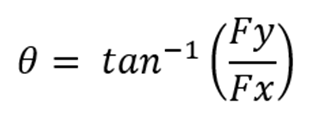

Se calcula el ángulo del vector resultante "θ", utilizando la función tangente
Vamos a ver que tan claro te quedó el procedimiento, abajo se muestran los pasos para utilizar el método analítico, pero están de forma desordenada tienes que ordenarlos moviéndolos hacia arriba o abajo
