Se conectan en serie 3 resistencias de 20 Ω, 50 Ω y 90 Ω, a una fuente de voltaje de 24 v. Determinar la corriente del sistema "Is" y la caída de voltaje en la resistencia de 50 Ω.
*Recomendación: ante un problema que parte con solo un enunciado, es conveniente hacer el diagrama del circuito y establecer los datos:

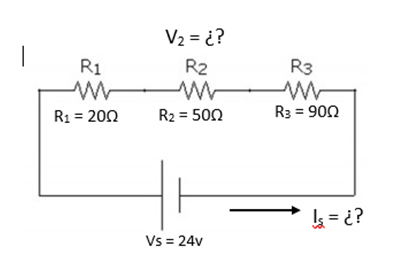

Imagen de elaboración propia
Una vez que se establecieron los datos, se procede a simplificar el circuito.
Rs = 20 Ω + 50 Ω + 90 Ω = 160 Ω
Con este dato se puede aplicar la ley de Ohm para determinar la corriente del sistema:
Is = Vs / Rs = 24v / 160 Ω = 0.15 A
Ahora que se conoce la corriente del sistema y sabiendo que es la misma para todos los elementos conectados (Is = I2), se puede calcular V2, aplicando la ley de Ohm para R2;
V2 = I2 x R2 = 0.15 A x 50 Ω = 7.5 v
