Del circuito de la figura de abajo se sabe que R1 = 100Ω, y R2 = 200Ω, además la corriente del sistema Is = 25 mili amperes y la fuente de voltaje proporciona una diferencia de potencial de 12v. Determinar el valor de la resistencia R3

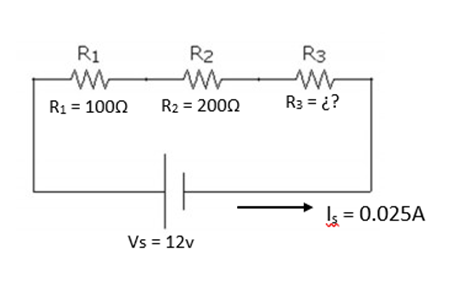

Imagen de elaboración propia
En este caso no es posible simplificar el circuito dado que se desconoce el valor de una de las resistencias, sin embargo es posible determinar la resistencia del sistema "Rs" a partir de los valores de Is y Vs, aplicando la ley de Ohm:
Rs = Vs / Is = 12v / 0.025A = 480 Ω
Con este valor es posible determinar el valor de R3, despejando la ecuación utilizada para simplificar circuitos de resistencias con conexión serie:
Rs = R1 + R2 + R3, despejando R3 se obtiene
R3 = Rs - R1 - R2 =
R3 = 480Ω - 100Ω - 200Ω = 180 Ω
