Ejemplo 3

Tercer ejemplo

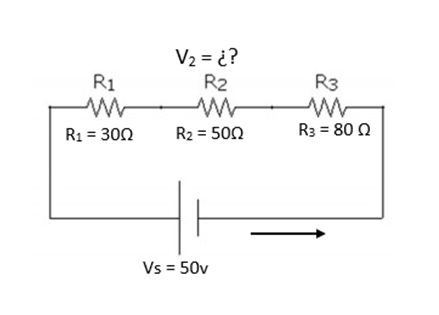

Se conectan 3 resistencias, R1 = 30Ω, R2 = 50Ω y R3 = 80Ω a una fuente de voltaje de 50v. Determinar la caída de tensión en R2

Ejem 3

Imagen de elaboración propia

Solución

Para resolver este problema podemos aplicar el divisor de voltaje y evitar calcular la corriente del circuito.

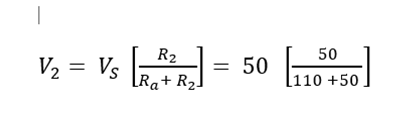

Solamente tendremos que simplificar R1 y R3 en una sola equivalente que llamaremos Ra = R1 + R3 = 30 + 80 = 110Ω. Ahora aplicaremos el divisor de voltaje entre R2 y Ra

solucion 1

Imagen de elaboración propia

V2 = 15.62 volts
