Se conectan en paralelo tres resistencias de 20 Ω, 50 Ω y 90 Ω, a una fuente de voltaje de 24 v. Determinar la corriente del sistema "Is" y la corriente que circula por la resistencia de 50 Ω.

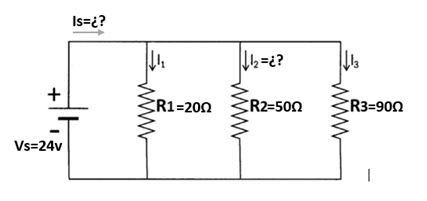

*Recomendación: ante un problema que parte con solo un enunciado, es conveniente hacer el diagrama del circuito y establecer los datos:

Una vez que se establecieron los datos, se procede a simplificar el circuito.

Con este dato se puede aplicar la ley de Ohm para determinar la corriente del sistema:

Is = Vs / Rs =     24v / 12.33 Ω = 1.94 A

Sabiendo que el voltaje es el mismo para todos los elementos conectados, se puede calcular I₂, aplicando la ley de Ohm para R₂;

I₂ = V₂ / R₂ =   24v / 50 Ω = 0.48 A
