Tercer ejemplo

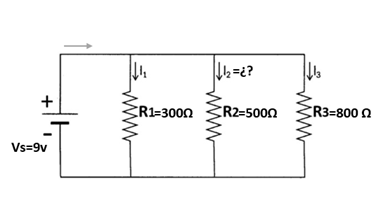

Se conectan 3 resistencias, R1 = 300Ω, R2 = 500Ω y R3 = 800Ω a una fuente de voltaje de 9v. Determinar la corriente en R2
Circuitos Eléctricos; conexión Paralelo
Ejemplo 3
Solución
Para resolver este problema y dado que en una conexión paralelo el voltaje es el mismo podemos solamente aplicar la ley de Ohm en la resistencia 3 para determinar la corriente que pasa por esa resistencia
I2 = V2 / R2
I2 = 9v / 500Ω
I2 = 0.018A
