Primer Ejemplo
El planteamiento del problema es el siguiente: Realiza el diagrama y la tabla de verdad de la siguiente función lógica:
X = A´B C + (A + C)´
Circuitos con Compuertas Lógicas
Ejemplos
Diagrama del circuito

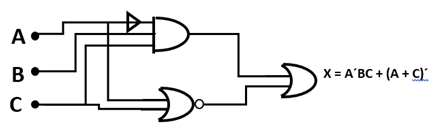

De acuerdo a la ecuación booleana se observan una compuerta AND de tres entradas, una compuerta NOR y una compuerta OR:
Fuente: elaboración propia
La tabla de verdad
Ahora vamos a completar la tabla de verdad, dado que son 3 entradas entonces se tienen 8 combinaciones posibles
| A | B | C | X = A´BC + (A+C)´ |
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 |
Fuente: elaboración propia
