Compuerta XOR

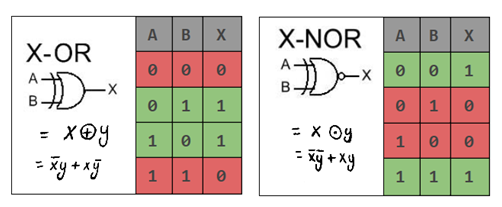

También llamada OR exclusiva, esta actúa como una suma binaria de un dígito cada uno y el resultado de la suma seria la salida. Otra manera de verlo es que con valores de entrada igual el estado de salida es 0 y con valores de entrada diferente, la salida será 1.

 Compuerta XNOR

Esta es todo lo contrario a la compuerta XOR, ya que cuando las entradas sean iguales se presentará una salida en estado 1 y si son diferentes la salida será un estado 0.

• Autores: Mtro. Pablo Ríos Mendoza y Victor Rene Vallejo Jimenez
• Material didáctico para el Módulo Álgebra Boolena
• Fecha de Edición: Julio 2020
