La compuerta AND es una operación booleana que opera igual que una multiplicación común, esto implica que las señales de entrada se van a multiplicar para definir la salida:

X = A * B

A = señal de entrada A;         B = señal de entrada B;         X = señal de salida de la compuerta

Lo que implica que X será igul a 1 solo cuando A y B sean 1

De acuerdo al American National Standards Institute (ANSI) el símbolo para una compuerta AND de dos entradas es el siguiente:

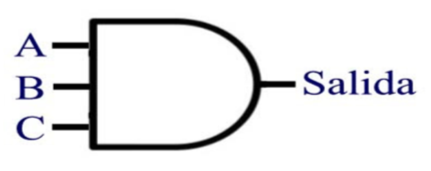

Y para una compuerta de tres entradas sería prácticamente igual:

La tabla de verdad se refiere a una tabla en la que se muestra que el valor que tendrá la salida para cada combinación posible de valores de entrada, recodemos que se maneja un sistema de numeración binario por lo que los únicos valores posibles son cero y uno. Abajo se muestra la tabla de verdad para una compuerta AND de dos entradas.
