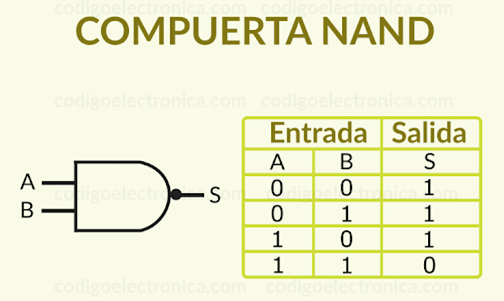

La compuerta NAND, también conocida como AND negada o inversa o NOT-AND, es una combinación de las compuertas AND y NOT que se representa con la compuerta AND con un círculo a la salida, al tener sus entradas activas “1” la salida se encuentra inactiva “0”, otra variación con respeto a las entradas mantendrá su salida en estado activo “1”

De acuerdo al American National Standards Institute (ANSI) el símbolo para una compuerta NAND de dos entradas es el siguiente:

Mi electrónica fácil. (2021). Compuerta lógica NAND. Recuperado de: https://mielectronicafacil.com/sistemas-digtales/compuerta-logica-nand/#page-content

Y para una NAND de 3 entradas:

Mi electrónica fácil. (2021). Compuerta lógica NAND de tres emtradas. Recuperado de: https://mielectronicafacil.com/sistemas-digtales/compuerta-logica-nand/#page-content

Código electrónica. (2017). Compuerta NAND. Recuperado de: http://codigoelectronica.com/blog/compuerta-nand
