El Circuito Eléctrico

Un circuito eléctrico es la  interconexión de diferentes componentes en una trayectoria cerrada y por la cual fluye una corriente eléctrica, convencionalmente el flujo es de positivo a negativo, aunque sabemos que la corriente realmente circula de negativo a positivo.

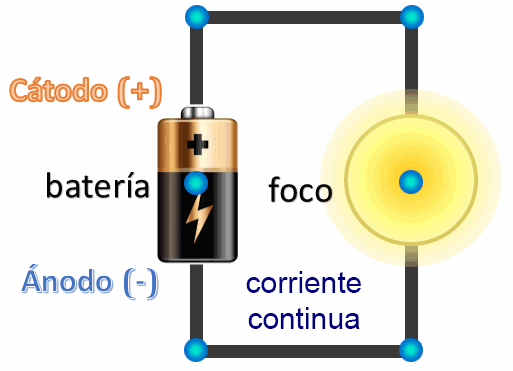

Circuito simple

Alfredo R. (2021). Electricidad. Recuperado de: https://alfredo-ar.wixsite.com/electricidad

  1. Elementos activos o fuentes de alimentación (Pila)
  2. Elementos de control par abrir o cerrar el circuito (Interruptor)
  3. Elementos pasivos o carga del circuito (lampara)
  4. Elementos de conexión entre la fuente y la carga (cable)
  5. También pueden considerarse elementos de protección como fusibles

Elementos de un circuito

1. Elementos activos, son la fuentes de alimentación (de voltaje o corriente) que proporcionan la diferencia de potencial y permiten el flujo constante de la corriente eléctrica mientras el circuito este cerrado, como son pilas y Baterías

2. Elementos pasivos, es la carga del circuito, estos elementos transforman la energía eléctrica en otro tipo de energía; los resistivos (resistencia) en calor, los capacitivos (capacitores o condensadores) en campos eléctricos y los inductivos (bobinas o solenoides) en campos magnéticos.

Electrónica para dummies: Todo sobre las resistencias, de la teoría a la práctica. 1era Parte - NeCLO - Ciencia y Cultura al Máximo

NeCLO. (2018). Principales componentes pasivos. Recuperado de: https://www.negocioscontralaobsolescencia.com/taller/electronica-para-dummies-todo-sobre-las-resistencias-de-la-teoria-a-la-practica-1era-parte

3. Elementos de control, son los accionamientos que nos permiten abrir o cerrar un circuito.

interruptor

Calameo. (2021). Elementos de control. Recuperado de: https://es.calameo.com/books/000695066900b35715e46

4. Elementos de conexión, son los conductores que nos permiten llevar la energía eléctrica desde la fuente a la carga del circuito.

Todo ferretería. (2021). Conductores eléctricos. Recuperado de: http://todoferreteria.com.mx/conductores-electricos/

Empresa de Ingeniería Eléctrica

Interacción de recuperación del conocimiento

Lea el párrafo que aparece abajo y complete las palabras que faltan.

Los elementos de , son los que nos permiten llevar la desde la fuente a la carga del circuito.

Habilitar JavaScript

Responde si la frase es Verdadera o Falsa

Pregunta 1

Los elementos pasivos, son los accionamientos que nos permiten abrir o cerrar un circuito.

Pregunta 2

Los elementos de conexión, son los conductores que nos permiten llevar la energía eléctrica desde la fuente a la carga del circuito

Pregunta 3

Convencionalmente el flujo es de negativo a positivo, aunque sabemos que la corriente realmente circula de positivo a negativo
